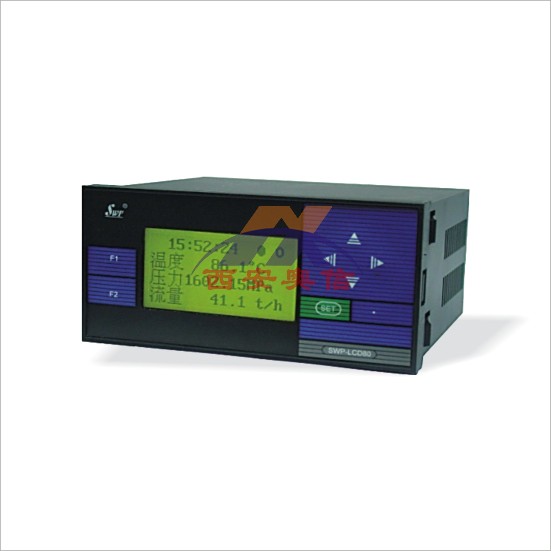

昌晖SWP温控器SWP-LCD-C403-01-23-H-P-W昌晖液晶显示器

价格：面议型号：

公司：西安奥信自动化仪表有限责任公司 品牌：

所在地：陕西.西安厂商性质：生产商

公司电话：86-029-88651096

公司传真：86-029-88638823转810

昌晖SWP温控器SWP-LCD-C403-01-23-H-P-W昌晖液晶显示器

SWP-LCD系列数字显示控制仪型谱表

型号	代码										说明
SWP-LCD	□	□	□□	-□	□	-□□	-□	□	-□	□	LCD系列数字显示控制仪
外形特征	C S										横式显示仪表^1 竖式显示仪表^1
外形尺寸	1 4 7 8 9										48×48mm 96×48mm（横式），48×96mm（竖式） 72×72mm 160×80mm（横式）80×160mm（竖式） 96×96mm
控制作用	01 03 04										测量显示三位式控制四限控制或四限报警输出
通讯方式	□										参见 “通讯方式”
输出方式	□										参见 “控制输出方式”
输入类型	□□										参见 “输入类型”
diyi报警方式	N H L										无报警（可省略）上限控制/报警（四限控制/报警2H）^2 下限控制/报警（四限控制/报警2L）^2
第二报警方式	N H L										无报警（可省略）上限控制/报警（四限控制/报警2H）^2 下限控制/报警（四限控制/报警2L）^2
馈电输出	P										DC24V馈电输出
供电方式	W T										DC24V供电 AC85-260V供电（开关电源） AC220V供电（线性电源，可省略）^*3

★ 注1：C80、C90系列为0.8英寸LED显示、S80、C70、C40系列为0.56英寸LED显示C10系列为0.32英寸LED显示。

★ 注2：四限控制或四限报警输出为四个继电器控制输出用户可自行修改内部参数以设定要的控制或报警方式.(四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个限控制/报警) 。

★ 注3：光柱显示控制仪SWP-ST803-01-23-HL-X（横式表“S”可省略）。

★通讯方式：

代码	0	2	3	4	8	9
通讯方式	无通讯	RS-232	打印口	RS-422	RS-485	特殊规格

★通讯协议：出厂时采用SWP通讯协议。

用户有订购特殊的通讯协议请在订货时注明。

选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。

★控制输出方式：

选型代码	0	1	2	3	4	5	6	7	8	9
输出方式	无输出	继电器	4~20mA	0~10mA	1~5V	0~5V	SCR输出	SSR输出	特殊规格	SOT输出

SCR-可控硅过零触发脉冲输出 SSR-固态继电器控制输出 SOT-双向可控硅输出

★变送输出方式：

选型代码	0	2	3	4	5	8
输出方式	无输出	4~20mA	0~10mA	1~5V	0~5V	特殊规格

★ 输入类型：

★ 注：切换输入只需设定仪表二级参数，详细情况见“使用说明书”。

★ 注3：C70、C10无频率信号输入。出厂默认开关电源。
