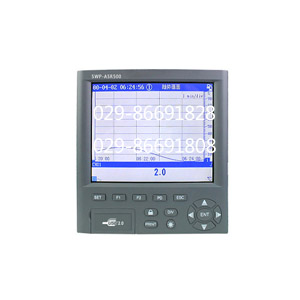

 香港昌晖无纸记录仪SWP-NSR102-1-0       昌晖蓝屏无纸记录仪

蓝屏无纸记录仪(144*144)     SWP-NSR101-1-0

1、  美观大方的便携式机箱

采用铝合金外壳，外形美观、坚固、重量轻，且屏蔽效果好。

2、  *硬件结构、强抗扰设计

一体化铝合金外壳、内部 EMI 抗干扰屏蔽隔离设计，完善的软件功能，使 TSR100 系列仪表可靠性更高。

3、 显示功能

采用高分辨率的 5.6 英寸 TFT 真彩液晶显示屏，人机界面友好，使用方便。

4、 大容量 FLASH 存储

内部采用大容量 Flash Memory 存储数据，zd可扩展到 192Mbit 。

5、多通道采集及输出

提供*多 16 路全隔离全可切信号输入、 12 路 DC24V 馈电和 24 路继电器输出。

6、 软件功能强

带通道运算功能、采集修正算法、内置汉字拼音输入法。

可选配多语言显示界面。

7、 轻触式面板按键，可设置按键发音，方便用户进行各种的操作。

主要技术指标

■常用规格

仪表尺寸： 237 × 177 × 251 mm

■输入部分

输入点数据和测量周期



型号	输入	测量周期	记录间隔时间
TSR102	2	250ms （刷新周期为 1s ）	1-240s
TSR104	4	500ms （刷新周期为 1s ）
TSR106	6	1s （刷新周期为 1s ）
TSR108	8
TSR112	12



输入种类及测量量程、精度：



输入种类	量程	测量量程	精度
DVC	0～20mV	-9999 ～ 99999	± 0.1%
	0～100mV	-9999 ～ 99999	± 0.1%
	0～5V	-9999 ～ 99999	± 0.1%
	1～5V	-9999 ～ 99999	± 0.1%
DCI	0～100mA	-9999 ～ 99999	± 0.2%
	4~20mA	-9999 ～ 99999	± 0.2%
TC	S	-50.0 ～ 100.0 ℃	± 3.7 ℃
		100.0 ～ 1768.0 ℃	± 2 ℃
	B	0 ～ 1820.0 ℃	± 2 ℃
	K	-50.0 ～ 1372.0 ℃	± 2 ℃
	E	-50.0 ～ 1000.0 ℃	± 2 ℃
	J	-50.0 ～ 1200.0 ℃	± 2 ℃
	T	-199.90 ～ 320.00 ℃	± 2 ℃
	Wer3-25	0.0 ～ 2300.0 ℃	± 5 ℃
RTD	Pt100	-200.0 ～ 850.0 ℃	± 1 ℃
	Cu50	-50.00 ～ 150.00 ℃	± 1 ℃
DI	DCV 输入 （ TTL ）	OFF ： 2.4V 以下 ON ： 2.4V 以上
	接点输入	接点： on/off
频率	0 － 15KHZ	0 ～ 99999	± 1



（标准运行条件： 23 ± 2 ℃ , 55 ± 10%RH ，电源电压 90 ～ 260VAC ，电源频率 50/60Hz ± 1%, 预热 30 分钟以上，振动等对仪器动作无影响的状态下的性能）

冷端补偿：可采用仪表内置补偿温度、直接设置补偿温度、或指定通道值进行补偿。

冷端补偿精度：

S 、 B 、 Wre 型： ± 1 ℃

K 、 J 、 E 、 T 型： ± 1 ℃（ 0 ℃或以上测量时）

zd输入电压：

2VDC 或以下的电压量程及热电偶：± 10VDC （连续）

6VDC 或以下的电压量程：　± 50VDC （连续）

输入阻抗：

2VDC 或以下的电压量程及热电偶： 10M Ω或以上

6VDC 或以下的电压量程：　约 1M Ω

输入外部阻抗

DC 电压，热电偶输入： 2K Ω或以下

RTD 输入： 1 线 10 Ω以下（三线应相等）

输入偏置电流：　 10nA 或以下

共模zd干扰电压： 250V AC rms(50/60 Hz)

共模抑制比（ CMRR ）： 120dB(50/60Hz ± 0.1%,500 Ω不平衡，负端－接地端 )

串模抑制比（ NMRR ）： 40Db(50/60 Hz ± 0.1%)

通道间zd干扰电压： 250VAC rms 　（ 50/60 Hz ）

通道间干涉： 120dB( 输入外部个部阻抗 500 Ω，输入到其它通道的电压为 60V)

■输出部分

模拟量输出： 电流 0 ～ 10mA （负载≤ 750 Ω ）

                           4 ～ 20mA （负载 ≤ 500 Ω ）

                          电压 0 ～ 5V （负载 ≥ 250K Ω ）

                          1 ～ 5V （负载 ≥ 250K Ω ）

开关量输出： 继电器触点容量： AC250V/5A 或 DC30V/5A （阻性负载）

                          SSR 输出 — 400V/0.05A

                          SSR 输出 — 5~24V/0.05A

馈电输出： DC24V/25mA (隔离型限流输出)

■显示部分

显示器 : 5.6”TFT 彩色 LCD （ 320 × 234 点）

曲线 / 棒图显示颜色： 8 种颜色

背景色： 默认为黑色，可设置成白色。

显示种类： 测量数据显示（曲线显示，数字显示，棒图显示），总览显示，一览显示（当前报警一览，报警历史记录一览，仪表配置信息一览，报表一览），历史追忆显示。

曲线显示：

画面组数： *多 6 组

每组通道数： *多 4 个通道

波形更新周期： 同记录间隔时间

方向： 纵向或横向

标尺数： 4 － 12 等分

其它信息显示： 数值显示，栅格，当前时间，记录光标，时标、工位号、工程单位、通讯状态、断偶状态。

数字显示：

画面通道数： 双通道或全通道

更新率： 1 秒

显示内容： 测量值，工位号，单位，报警状态，当前时间

总览显示：

更新率： 1 秒

显示内容： 所有通道测量值和报警状态

一览显示：　　

显示种类： 报警一览，信息一览，报表一览等

■ 记录间隔

1 秒—— 4 分钟之间以秒为单位共 240 档可供选择。

■报警功能

设定功能： 每个通道*多可以设定 4 个报警

报警种类： 上 / 下限，可设延迟报警时间（ 0-7s ，对所有通道有效）

显示： 报警发生后在数据显示部分显示状态（报警种类），也可设置自动切换到当前报警一览显示画面。

保存：

保存信息： 报警产生 / 解除时间，报警种类，报警点。

保存记录数：*多保存*新的 120 条信息

音响报警： 可设置报警蜂鸣输出，也可控制继电器输出驱动外部音响。

输出： 继电器输出点数： 2 、 4 或 8 、 12

动作： 励磁 / 非励磁，保持 / 非保持

■电源

额定电源电压：　 220VAC +10-15 ％

使用电源电压范围： 90 ～ 260 VAC

额定电源频率：　　 50 ～ 60 Hz

功耗： < 15W

　　环境温度：　　　　 0 ～ 50 ℃

　　环境湿度：　　　　 20 ～ 80% RH （ 5 ～ 40 ℃）

■ 报警继电器接点输出（/J0-/J12）

功能： 报警时从背面进行继电器输出。

输出： 0-12 路常开触点。

特殊定制： 0-6 路常开和常闭触点。

继电器接点容量： 30V DC/ 5A （电阻负载）， 250V AC （ 50/60 Hz ） / 5A

输出形式：　　　 NO － C － NC （可选择励磁 / 非励磁， AND/OR ，保持 / 非操持）
